本測試系統由觸摸屏、數字式電流電壓表、接觸調壓器、、PCV專用電路、PLC、專用電源、氣路過濾、穩壓、管道連接、測試夾具等部分組成。總體結構為“工控臺”式,上半部分為儀表屏，下半部分為測試工作臺。所有儀器、儀表均設置在儀表屏上，測試夾具等測試操作器具均布置在工作臺桌面上。采用現代虛擬軟件軟件技術為特征的觸摸屏技術，以軟代硬的設計理念使傳統的鍋爐更具人性化特征，本人機界面軟件系統的目標就是為您提供一個"直觀、方便、安全、高效"的智能測試環境。

  一、概述

PCV電磁閥動作老化測試系統采用現代虛擬軟件技術為特征的觸摸屏技術，以軟代硬的設計理念使傳統的鍋爐更具人性化特征，本人機界面軟件系統的目標就是為您提供一個"直觀、方便、安全、高效"的智能測試環境。

二、基本概念

◆ 按鍵操作：本系統采用工控領域先進的觸摸屏技術，操作者可直接用手指字輕輕按動

屏幕上顯示按鍵部位即可。注意用力不要太大，不能用利器劃傷屏幕表面。

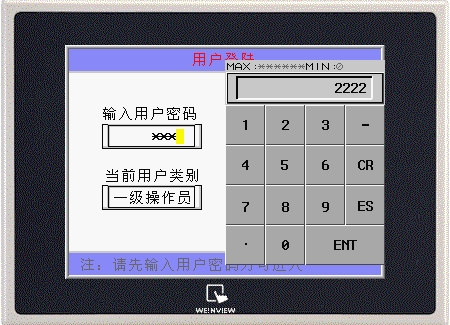

◆ 數字輸入：在需人為輸入參數時，如"密碼輸入"，"產品參數設置"等，可直接按數字顯示框，系統將彈出一數字輸入窗口，此窗口可分為輸入數字顯示、數字輸入范圍顯示、數字功能按鍵三個區域。直接按數字鍵，輸入相應數字后，再按"ENT"鍵即可完成一個數據的輸入。數字輸入窗口見下圖：

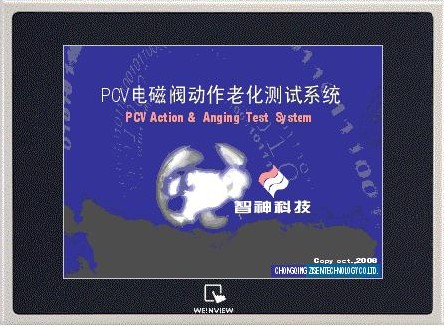

三、登陸界面

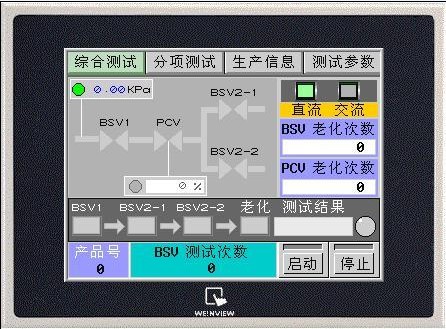

 四、進入系統后的界面

例：如需輸入0.85，則分別按下"0"，"."，"8"，"5"鍵后，按下"ENT"鍵即可，輸入過程

中還可按"CR"鍵消除全部輸入數字。如中途想放棄此次輸入操作并退出數字輸入窗口，

只需按下"ES"鍵即可。

五：密碼等級認證與權限管理

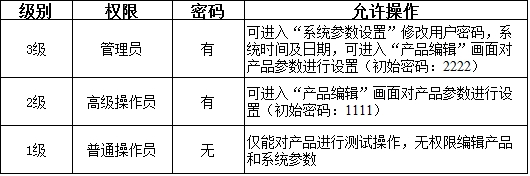

◆ 功能介紹：  系統為您提供了普通操作員、高級操作員、管理員，三級用戶，其中高級操作員、管理員進行密碼管理，而對普通操作員不做密碼管理，系統自動根據輸入的密碼獲得相應的操作權限（管理員權限最高，普通操作員權限最低，高權限可獲得低權限的所有權限）：

●   輸入用戶密碼：按數字輸入窗口，會彈出數字鍵盤，輸入等級密碼數字。

●   當前用戶類別：輸入等級密碼后，顯示當前用戶的權限等級。

●   產品編輯窗口：輸入相應的用戶密碼獲得權限，點擊右邊的“產品編輯窗口”按鍵可進入產品編輯畫面，進入“產品編輯窗口”需高級操作員以上的權限。

●   系統參數設置：輸入相應的用戶密碼獲得權限，點擊右邊的“系統參數設置”按鍵可進入系統參數設置畫面，“產品編輯窗口”需管理員權限
